ハイトダウンブロックキット

ハイトダウンブロックキット [1.5インチ/-37.5ミリ] SDB15H

ハイトダウンブロックキット [1.5インチ/-37.5ミリ] SDB15H

多彩な機能を備えた、進化系ローダウンブロック!

“ハイトダウンブロックキット”は、ハイエースをローダウンするうえで必要となるダウンブロックとUボルトのキットです。ブロック本体を多機能化することにより、従来製品では補えなかった欠点を完全に克服しました。​

◎強度アップと軽量化の追求によって生まれた、精悍で華麗なフォルム!
ブロック本体には、軽量かつ剛性に優れたA6061アルミ押出材を使用。CNC旋盤による切削加工後にショットブラスト+ブラックアルマイト処理を施す。

◎これまでにない組付け精度を可能にした、特許技術「フィッティングコーン」を採用!
斬新な円錐状センターピンをブロック上面中央にインサート。強烈な保持力を誇る“サーフェスロックUボルト”との組み合わせによる完璧なフィッティングを実現。

◎斬新でユニークな機能が盛りだくさん!
●アクスルガイド
前後方向のズレが原因で起こるアクスルの振れ(スラスト角)を抑制。直進性の大幅な向上により、荒れた路面でも走行レーンを正確にトレース。

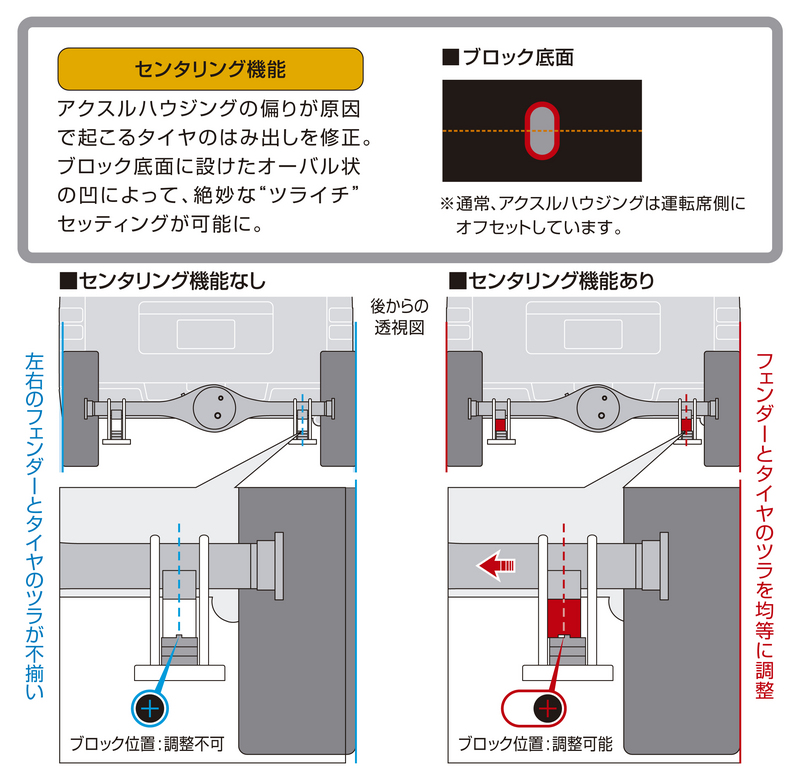

●センタリング機能
運転席側にオフセットしたアクスルを車体のセンターへ調整。絶妙な“ツライチ”セッティングが可能に。

◎0.5インチ(12.5ミリ)ごとに複数のサイズを設定!
リーフスプリングの仕様や積載荷重によって変化する車高。幅広いサイズを設定することにより、狙った車高へ確実にセットアップ。



▲ 高張力鋼の強度を実証するため、公的検査機関で破壊試験を実施。

保安基準適合部品
商品名
ハイトダウンブロックキット [1.5インチ/-37.5ミリ]
商品コード
SDB15H
価格
¥25,000 (税込 ¥27,500)
納期
即納可能
車種 適合型式
ハイエース TRH/KDH/GDH200系

数量

下のアイコンをクリックすると詳細がご覧になれます。

下のアイコンをクリックすると詳細がご覧になれます。

  • ハイトダウンシリーズ機能解説

  • 当製品を装着することで車高が約37.5ミリ変化します。

  • 当製品の装着および交換には特定整備に該当する作業が含まれます。設備と知識を有する認証工場に依頼されることをお勧めします。

  • 当製品は保安基準適合品ですが、車検については検査員の判断が優先されますのでご注意ください。

  • 当製品には、VIA(日本車両検査協会)発行の「強度試験証明書」を添付しております。 車検および構造変更時に提示することで安心して検査をうけられます。

  • ■特許(第5726567号) ■意匠登録(第1399374号) ■意匠登録(第1640014号)

  • Q. アライメントを実施するうえで注意すべきことはありますか?

  • 車検証記載の数値(高さ)に対して40ミリ以上の差異が生じた場合には、「構造変更検査」を受ける必要があります。

  • 多彩な機能で完璧なフィッテイングを実現。
    多彩な機能で完璧なフィッテイングを実現。
  • 0.5インチ(12.5ミリ)ごとに全7サイズをシリーズ展開。
    0.5インチ(12.5ミリ)ごとに全7サイズをシリーズ展開。
  • 独自に開発した革新的ホールドシステム「フィッティングコーン」。斬新な円錐状センターピンの採用でフィッティング性能が劇的に向上。
    独自に開発した革新的ホールドシステム「フィッティングコーン」。斬新な円錐状センターピンの採用でフィッティング性能が劇的に向上。
  • アクスルハウジングのマウントブラケットをブロックの中心へと導く。従来の円柱状センターピンでは避けられなかったガタつきを完全解消。
    アクスルハウジングのマウントブラケットをブロックの中心へと導く。従来の円柱状センターピンでは避けられなかったガタつきを完全解消。
  • 他を圧倒する高張力を実現した専用Uボルト。14ミリ径の線鋼材にカチオン電着塗装を施すことで抜群の耐久性を誇る。
    他を圧倒する高張力を実現した専用Uボルト。14ミリ径の線鋼材にカチオン電着塗装を施すことで抜群の耐久性を誇る。

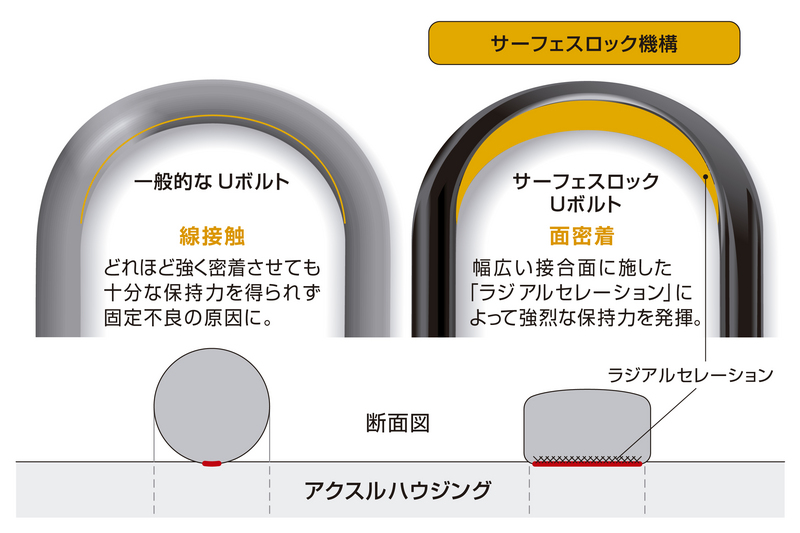

  • 幅広い接合面に刻まれた「ラジアルセレーション」。アクスルハウジングに深く咬み込み、強烈な保持力を発揮。
    幅広い接合面に刻まれた「ラジアルセレーション」。アクスルハウジングに深く咬み込み、強烈な保持力を発揮。
  • S45C材に熱処理を施した極厚ワッシャーを付属。種別や型式によって異なるリーフスプリングの高さ違いにも対応。
    S45C材に熱処理を施した極厚ワッシャーを付属。種別や型式によって異なるリーフスプリングの高さ違いにも対応。
  • 厳格な品質基準のもとで製造したフランジナットを採用。振動や捩れが原因で発生する緩みを防止。
    厳格な品質基準のもとで製造したフランジナットを採用。振動や捩れが原因で発生する緩みを防止。
  • Uボルトの正しいセットアップに必要不可欠な、“ イージーセットアップツール ”を付属。
●純正ロアブラケット専用:Type-N
    Uボルトの正しいセットアップに必要不可欠な、“イージーセットアップツール”を付属。
    ●純正ロアブラケット専用:Type-N
