“スーパーダウンブロックシステム”は、大迫力のスタイリングを実現するハイトダウンシリーズ最強のシステムモデルです。地を這うスタイリングと機能の融合は、ハイエースに圧倒的な存在感を与え、他の追従を許さない無敵のスタイリッシュビークルへと進化させます。
◎強度アップと軽量化の追求によって生まれた、精悍で華麗なフォルム!
ブロック本体には、軽量かつ剛性に優れたA6061アルミ押出材を使用。高精度の切削加工後にショットブラスト+ブラックアルマイト処理を施す。
◎新開発「フィッティングコーン」が実現する、堅牢強固なフィッティング!
センターピンを円錐形状とした「フィッティングコーン」を採用。強烈な保持力を誇る“サーフェスロックUボルト”との組み合わせによる完璧なフィッティングを実現。
◎斬新でユニークな機能が盛りだくさん!
●アクスルガイド
前後方向のズレが原因で起こるアクスルの振れ(スラスト角)を抑制。直進性の大幅な向上により、荒れた路面でも走行レーンを正確にトレース。
●アングルアジャスト機能
リーフスプリングの角度変化に同期するアクスル傾斜角を最適化。トランスミッションおよびプロペラシャフトにかかる負担を軽減。

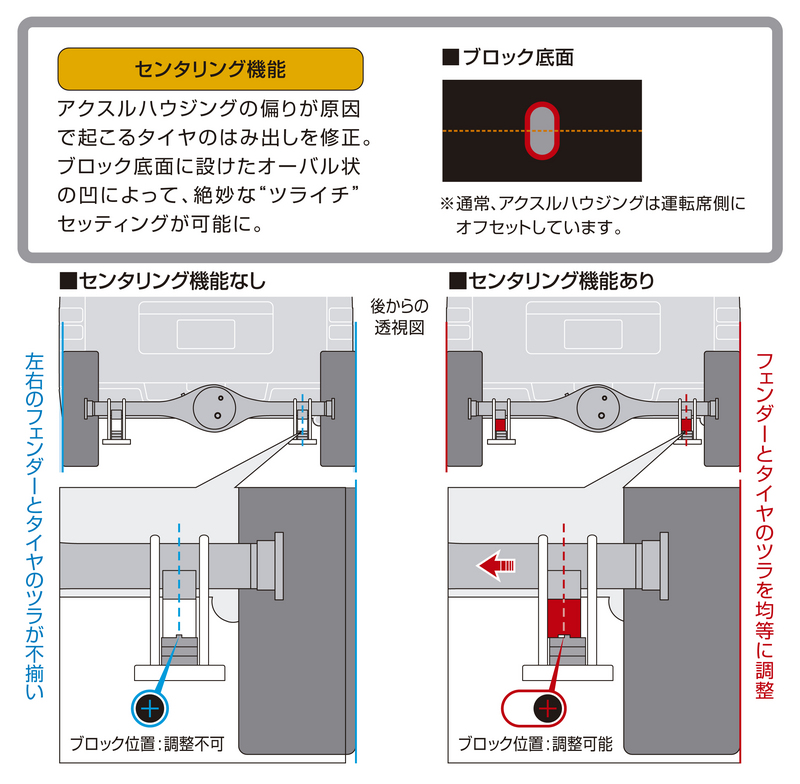

●センタリング機能
運転席側にオフセットしたアクスルを車体のセンターへ調整することで、絶妙な“ツライチ”セッティングを可能に。
●オフセンター補正機能
アクスルの前方移動を補正し、ホイールポジションをフェンダーアーチの中央へと矯正。
◎大迫力のスタイリングを実現する、スーパーローダウン専用スペック!
ブロック本体の機能はそのままに、底面積拡大による安定性向上とシリーズ中最大のオフセンター幅を与えたスーパーローダウン専用スペックを誇る。
◎外観からは想像できない驚異的な地上高を確保!

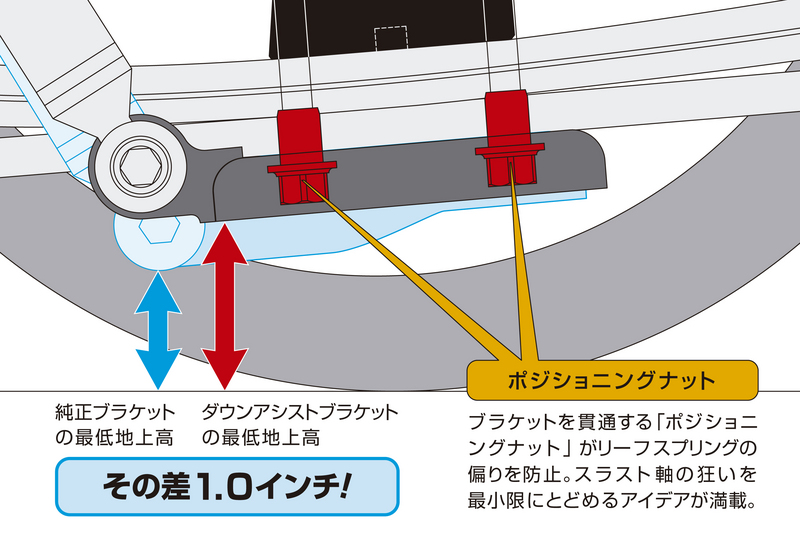

超薄型設計の“ダウンアシストブラケット”を組み合わせることで、最高のフィッティングとともに外観からは想像できない驚異的な地上高を確保。

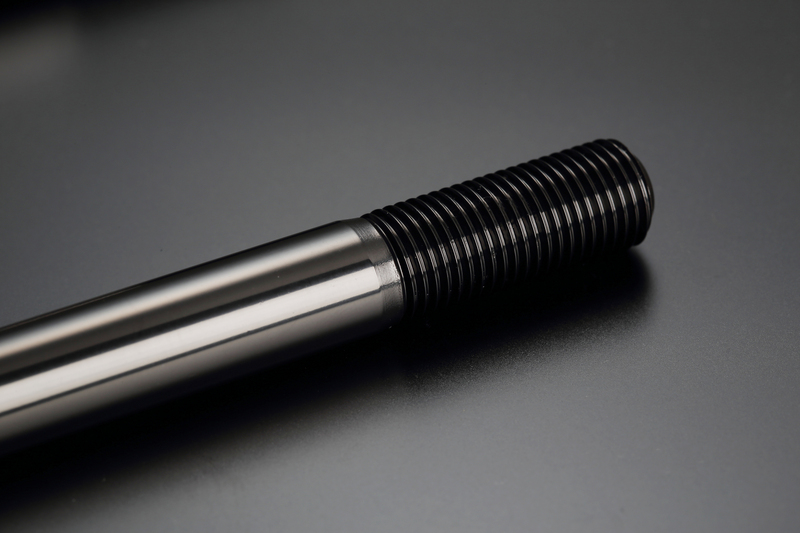

▲ 高張力鋼の強度を実証するため、公的検査機関で破壊試験を実施。
車種 | 適合型式 |
---|---|
ハイエース | TRH/KDH/GDH200系 |
下のアイコンをクリックすると詳細がご覧になれます。
下のアイコンをクリックすると詳細がご覧になれます。
ハイトダウンシリーズ機能解説
当製品を装着することにより、車高が約75ミリ変化します。
当製品の装着および交換には分解整備に該当する作業が含まれます。設備と知識を有する認証工場に依頼されることをお勧めします。
当製品は保安基準適合品ですが、車検については検査員の判断が優先されますのでご注意ください。
当製品には、VIA(日本車両検査協会)発行の「強度試験証明書」を添付しております。 車検および構造変更時に提示することで安心して検査をうけられます。
■特許(第5726567号) ■意匠登録(第1399480号) ■意匠登録(第1578010号) ■意匠登録(第1640014号)
車検証記載の数値に対して40ミリ以上のローダウンについては、車検証(高さ)の記載変更「構造変更」が必要となります。
タイヤ外径およびリーフスプリングとの組み合わせによっては、地上高が確保できない場合がありますのでご注意ください。
当製品はコイルオーバー式ダンパーキットには対応しておりません。
